Kabelverlegung – Ordentliche Verkabelung im Heimkino planen und umsetzen
Die Kabelverlegung im Heimkino entscheidet sowohl über die Optik des Raums als auch über die Signalqualität zwischen den Geräten. Lose herumliegende Kabel stören den Gesamteindruck und bilden Stolperfallen, während unsachgemäß verlegte Leitungen Interferenzen und Signalverluste verursachen können. Eine durchdachte Kabelverlegung berücksichtigt daher von Anfang an die Positionen aller Geräte, die benötigten Kabeltypen und die baulichen Möglichkeiten des Raums. Der Aufwand lohnt sich langfristig, da spätere Änderungen an einer bereits verputzten oder verkleideten Installation deutlich aufwendiger sind.
Kabelverlegung planen – Kabeltypen und Anforderungen
Im Heimkino kommen verschiedene Kabeltypen zum Einsatz, die jeweils eigene Anforderungen an die Verlegung stellen. HDMI-Kabel übertragen Bild und Ton digital und sollten bei Längen über fünf Metern als aktive oder glasfaserbasierte Variante gewählt werden, um Signalverluste zu vermeiden. Lautsprecherkabel bestehen aus Kupferlitzen mit einem Querschnitt von mindestens 2,5 Quadratmillimetern für Strecken bis zehn Metern. Für den Subwoofer genügt ein Cinch-Kabel mit guter Abschirmung. Netzwerkkabel der Kategorie 6 oder höher versorgen Medienplayer und Streaming-Geräte mit stabiler Internetverbindung und sind bei der Kabelverlegung eine sinnvolle Ergänzung.
Unterputz-Kabelverlegung im Heimkino

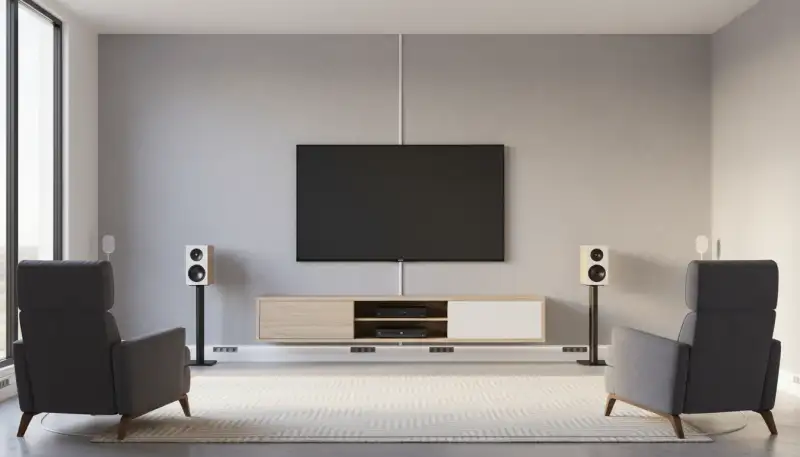

Die eleganteste Lösung ist die Verlegung aller Kabel unter Putz. Dafür werden Schlitze in die Wand gefräst, Leerrohre eingesetzt und anschließend wieder verputzt. Leerrohre bieten den Vorteil, dass Kabel später ausgetauscht oder ergänzt werden können, ohne die Wand erneut öffnen zu müssen. Der Innendurchmesser sollte mindestens das Doppelte des dicksten Kabels betragen, um genügend Spielraum zu lassen. Für HDMI-Leitungen empfiehlt sich ein separates Leerrohr, da die Stecker häufig zu groß für enge Rohre sind. Alternativ lassen sich HDMI-Dosen in die Wand einbauen, an die beidseitig kurze Patchkabel angeschlossen werden.
Aufputz-Lösungen und Kabelkanäle
Wer die Wände nicht öffnen kann oder möchte, greift auf Kabelkanäle aus Kunststoff zurück. Diese gibt es in verschiedenen Größen und Farben, passend zur Wandfarbe des Raums. Eckkanäle folgen den Raumkanten und fallen bei sauberer Montage kaum auf. Für die Kabelverlegung hinter Möbeln oder entlang von Fußleisten eignen sich flache Kabelkanäle besonders gut. Sockelleisten mit integriertem Kabelkanal bieten eine nahezu unsichtbare Lösung für bodennahe Verkabelung und sind in den meisten Baumärkten erhältlich.
Bei einer Deckenmontage des Projektors muss das HDMI-Kabel von der Quelle zur Decke geführt werden. Die sauberste Lösung führt das Kabel durch die Decke oder entlang einer Kabelrinne an der Decken-Wand-Kante. Die Kabelverlegung sollte dabei so geplant werden, dass das Kabel möglichst kurz und ohne scharfe Knicke verlegt wird. Bei abgehängten Decken lassen sich sämtliche Kabel unsichtbar oberhalb der Deckenplatten führen, was die optisch perfekte Lösung darstellt.
Trennung von Signal- und Stromkabeln
Ein wichtiger Grundsatz bei jeder Kabelverlegung ist die Trennung von Signalkabeln und Stromkabeln. Verlaufen beide Kabeltypen parallel über längere Strecken, können elektromagnetische Störungen das Audio- oder Videosignal beeinträchtigen. Ein Mindestabstand von 15 Zentimetern zwischen Signal- und Stromleitung reduziert dieses Risiko deutlich. Wo eine Kreuzung unvermeidbar ist, sollten die Kabel im rechten Winkel übereinander geführt werden, da dies die Störeinkopplung minimiert.
Die Beschriftung aller verlegten Kabel an beiden Enden erleichtert spätere Wartungsarbeiten und Erweiterungen erheblich. Nummerierte Kabelbinder oder farbige Markierungen helfen bei der Zuordnung, wenn mehrere Kabel durch dasselbe Leerrohr oder denselben Kabelkanal verlaufen. Eine Dokumentation der Kabelverlegung mit Skizze der Leitungswege und verwendeten Kabeltypen sollte an einem leicht zugänglichen Ort aufbewahrt werden. Diese Investition in Ordnung spart bei jeder späteren Änderung wertvolle Zeit.
Eine professionelle Kabelverlegung trägt wesentlich zum Gesamteindruck eines Heimkinos bei und verhindert technische Probleme durch minderwertige oder falsch verlegte Verbindungen. Wer die Planung gründlich durchführt und hochwertige Materialien verwendet, schafft eine Infrastruktur, die auch zukünftigen Anforderungen wie höheren Auflösungen oder zusätzlichen Lautsprechern gewachsen ist.
